在生活中，繩索用的不少，在建筑行業(yè)中，鋼絲繩就其中一種，鋼絲繩在各工業(yè)國(guó)家中都是標(biāo)準(zhǔn)產(chǎn)品，可按用途需要選擇其直徑、繩股數(shù)、每股鋼絲數(shù)、抗拉強(qiáng)度和足夠的安全系數(shù)，它的規(guī)格型號(hào)可在有關(guān)手冊(cè)中查得。正因?yàn)殇摻z繩需安全，檢測(cè)多個(gè)力學(xué)標(biāo)準(zhǔn)規(guī)范。用專用的儀器去進(jìn)行檢測(cè)測(cè)試。鋼絲繩拉力試驗(yàn)機(jī)正是這樣的一臺(tái)儀器。

鋼絲繩檢測(cè)樣品是需要七基本要求才能更好檢測(cè)精準(zhǔn)：
要求一、試樣兩端應(yīng)用軟鐵絲等材料牢固捆扎不少于5圈。
要求二、鋼絲繩試樣應(yīng)從外觀檢查合格的端頭截取。

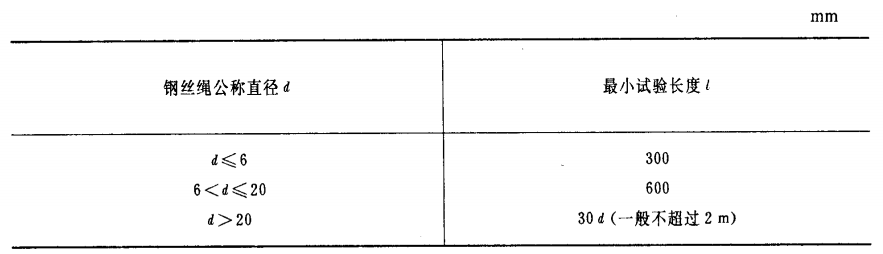

要求三、試驗(yàn)長(zhǎng)度(夾頭間的距離)應(yīng)符合以下表格規(guī)定：

要求四、鋼絲繩試樣兩端拆散成帚頭狀。在任何情況下不得給裸露的鋼絲進(jìn)行校直，但允許彎曲成鉤狀。

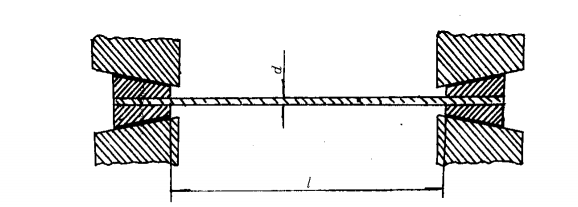

要求五、浸漬后的鋼絲用鉛錫合金或其他的合金澆鑄成圓錐體，加工后的鋼絲繩試樣如下圖所示;

要求六、松成帚頭狀的鋼絲繩試樣應(yīng)將纖維芯靠近根部切除。為便于澆鑄，應(yīng)清除鋼絲表面油污，并添加少量助焊劑，但不得損傷鋼絲表面。
要求七、在保證試驗(yàn)結(jié)果準(zhǔn)確性的前提下，也可用直接固定在夾頭內(nèi)或纏繞在卷筒上等其他的繩頭夾持方法。仲裁試驗(yàn)(航空鋼繩除外)時(shí)，應(yīng)采用澆鑄方法。

更好檢測(cè)鋼絲繩的數(shù)據(jù)準(zhǔn)確性，對(duì)拉力試驗(yàn)機(jī)也會(huì)有一定要求的，具體如下：
1、鋼絲繩斷裂拉伸試驗(yàn)可在任何一種形式的拉力試驗(yàn)機(jī)上進(jìn)行，試驗(yàn)機(jī)度盤的zui大試驗(yàn)力不應(yīng)超過鋼絲繩zui小斷裂拉力的5倍。
2、當(dāng)施加的試驗(yàn)力不大于鋼絲繩zui小斷裂時(shí)所需拉力的80%時(shí)，試驗(yàn)力可快速施加，而后應(yīng)慢速施加。其施加的應(yīng)力速率約為10N/平方毫米
3、試驗(yàn)時(shí)應(yīng)使指針平穩(wěn)移動(dòng)，并觀察鋼絲繩試樣的實(shí)測(cè)斷裂拉力。根據(jù)雙方協(xié)議也可測(cè)定斷股拉力，斷裂特征及伸長(zhǎng)率等附加項(xiàng)目。
4、一般情況下，試驗(yàn)應(yīng)在10-35℃的室溫下進(jìn)行。如有特殊需求，試驗(yàn)溫度應(yīng)為23±5℃。
5、將鋼絲繩試樣夾緊于試驗(yàn)機(jī)上，并使試樣軸線與夾頭軸線相重合。
6、若試樣在距夾頭50mm內(nèi)斷裂，其實(shí)測(cè)斷裂拉力應(yīng)符合相關(guān)標(biāo)準(zhǔn)規(guī)定，試驗(yàn)成功，否則視為無效。鋼絲用優(yōu)質(zhì)碳鋼制成，經(jīng)多次冷拔和熱處理后可達(dá)到很高的強(qiáng)度。潮濕或露天環(huán)境等工作場(chǎng)所可采用鍍鋅鋼絲擰成的鋼絲繩，以增強(qiáng)防銹性能。
